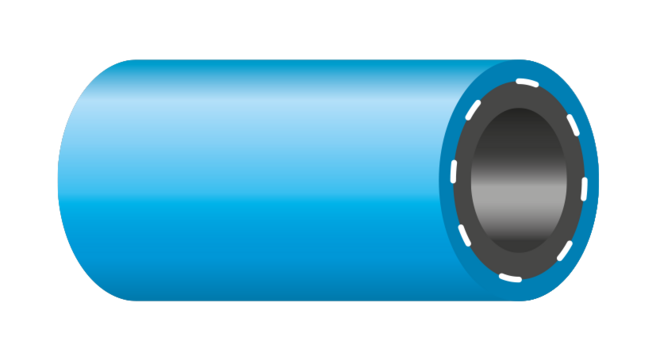

Tuyau gainé PVC SURFLEX - En couronne
Poids (kg)
0,126
Couleur
Bleu
Ø Ext. (mm)
15.00
Ø Int. (mm)
10.00
Longueur
50.00 m
Pression max d'utilisation
15.00 bar
Rayon de courbure
70.00 mm
Description
Référence
Couleur
Ø Int. (mm)
Longueur
Pression max d'utilisation
Température
Filetage
Poids (kg)
Ø Ext. (mm)
Rayon de courbure
SURFLEX 10
SURFLEX 38500
SURFLEX 3835
SURFLEX 3850
SURFLEX 3825
SURFLEX 10C30
SURFLEX 13
SURFLEX 13C30
SURFLEX 6
SURFLEX 6C30
SURFLEX 8
SURFLEX 8C30
SURFLEX 9
SURFLEX 9C30
Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
SURFLEX 10
SURFLEX 38500
SURFLEX 3835
SURFLEX 3850
SURFLEX 3825
SURFLEX 10C30
SURFLEX 13
SURFLEX 13C30
SURFLEX 6
SURFLEX 6C30
SURFLEX 8
SURFLEX 8C30
SURFLEX 9
SURFLEX 9C30
Description
| Référence | Couleur | Ø Int. (mm) | Longueur | Pression max d'utilisation | Température | Filetage | Poids (kg) | Ø Ext. (mm) | Rayon de courbure | Vue 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| SURFLEX 10 | Bleu | 10.00 | 50.00 m | 15.00 bar | 0,126 | 15.00 | 70.00 mm | |||
| SURFLEX 38500 | Bleu | 9,652 | 15.24 m | 20.68 bar | -23°C à 70°C | |||||
| SURFLEX 3835 | Bleu | 9,652 | 10.66 m | 20.68 bar | NPT1/4 | |||||
| SURFLEX 3850 | Bleu | 9,652 | 15.24 m | 20.68 bar | -23°C à 70°C | NPT1/4 | 2,95 | |||
| SURFLEX 3825 | Bleu | 9,652 | 7.62 m | 20.68 bar | -23°C à 70°C | NPT1/4 | ||||
| SURFLEX 10C30 | Bleu | 10.00 | 30.00 m | 15.00 bar | 0,132 | 15.00 | 70.00 mm | |||
| SURFLEX 13 | Bleu | 12.70 | 50.00 m | 15.00 bar | 0,176 | 19.00 | 89.00 mm | |||
| SURFLEX 13C30 | Bleu | 12.70 | 30.00 m | 15.00 bar | 0,181 | 19.00 | 89.00 mm | |||
| SURFLEX 6 | Bleu | 6.30 | 50.00 m | 15.00 bar | 0,069 | 11.00 | 45.00 mm | |||
| SURFLEX 6C30 | Bleu | 6.30 | 30.00 m | 15.00 bar | 0,074 | 11.00 | 45.00 mm | |||
| SURFLEX 8 | Bleu | 8.00 | 50.00 m | 15.00 bar | 0,1 | 13.00 | 56.00 mm | |||
| SURFLEX 8C30 | Bleu | 8.00 | 30.00 m | 15.00 bar | 0,094 | 13.00 | 56.00 mm | |||
| SURFLEX 9 | Bleu | 9.00 | 50.00 m | 15.00 bar | 0,11 | 14.50 | 63.00 mm | |||
| SURFLEX 9C30 | Bleu | 9.00 | 30.00 m | 15.00 bar | 0,115 | 14.50 | 63.00 mm |
