Réseau d'air comprimé Prevost Piping System 100% en aluminium

Le concept 100% aluminium

La gamme de réseaux d’air comprimé PREVOST PIPING SYSTEM 100% en aluminium, comprend des tubes et des raccords en aluminium, compacts, légers et résistants.

Ils s’installent facilement et rapidement pour une mise en pression immédiate.

La gamme PREVOST PIPING SYSTEM garantit :

  • un air toujours propre et de qualité
  • un réseau étanche
  • un débit optimisé

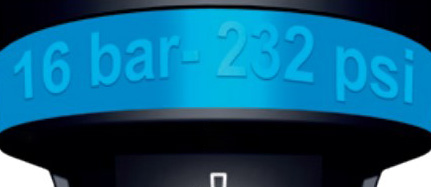

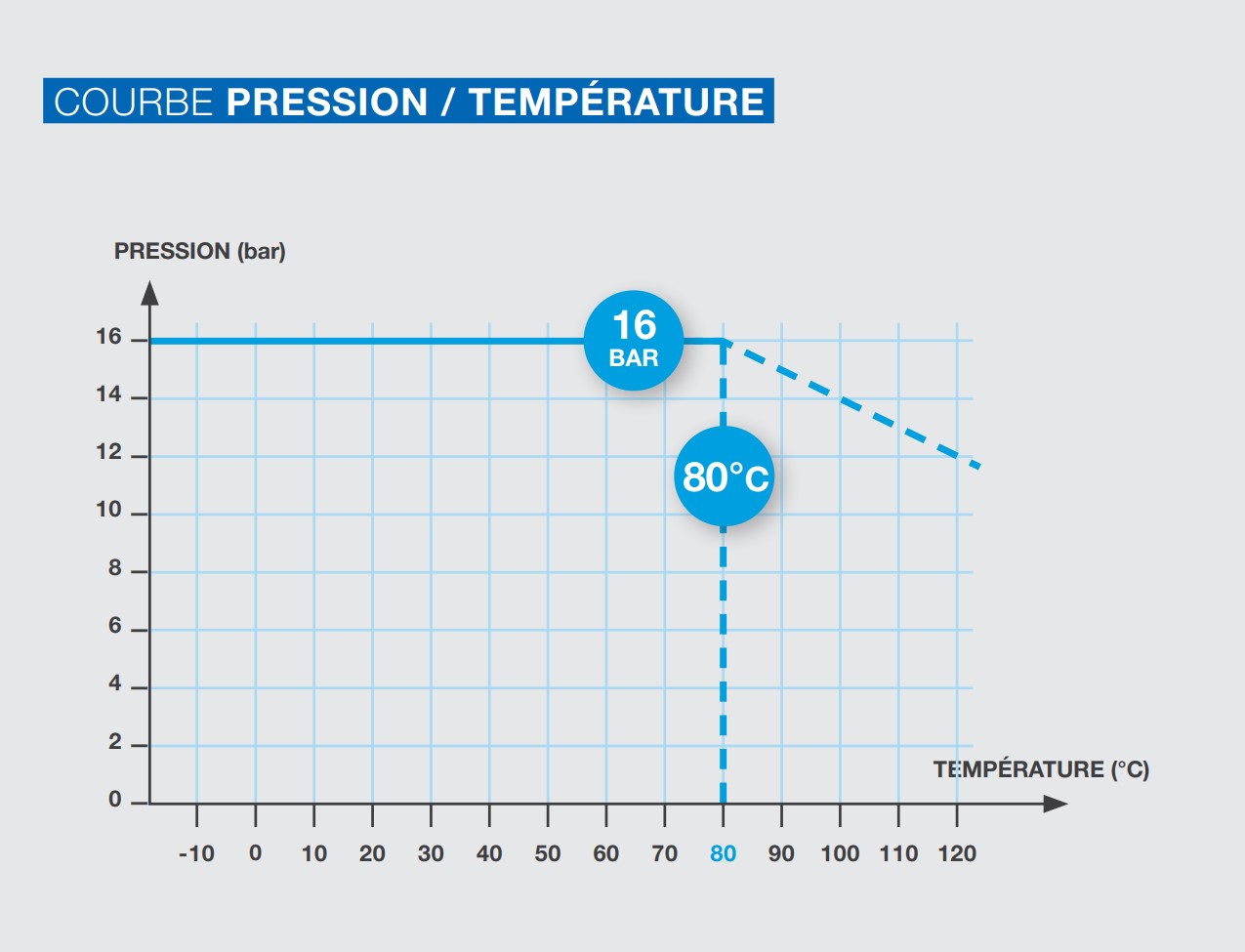

  • une plage de pression d’utilisation de -0,98 bar à +16 bar
  • une plage de température de -20°C à +80°C

Les postes de travail sont bien alimentés, accessibles et ergonomiques. L’installation est pérenne et peut aisément évoluer.

Présentation de la gamme PPS en vidéo

Les avantages de la gamme PREVOST PIPING SYSTEM

  • Compacte et légère
    Conception du raccord PPS en 100% aluminium, plus compact, léger et résistant.
  • Matériau technique et moderne
    L’alliage d’aluminium, associé à une peinture électrostatique externe et à un traitement intérieur, protège le tube contre les risques d’oxydation et de corrosion
  • 100% évolutive
    Le raccord PPS permet des constructions modulaires et évolutives.
  • Facile et rapide à monter
    Insertion du tube dans le raccord par simple emboîtement puis serrage du raccord PPS.
  • Étancheité et pertes de charge
    Le "PPS Grip Concept" assure une parfaite liaison et une parfaite étanchéité. Les débits sont optimisés grâce à une surface interne parfaitement lisse, un faible coefficient de frottement et un diamètre de passage maximum.
  • Compatibilité avec les huiles de compresseurs
    L’aluminium et les joints viton sont compatibles avec les lubrifiants pour compresseur.
  • Résistance aux chocs
    L'aluminium garantit d'excellentes prestations en matière de résistance mécanique, à la pression et aux chocs.

La gamme PREVOST PIPING SYSTEM

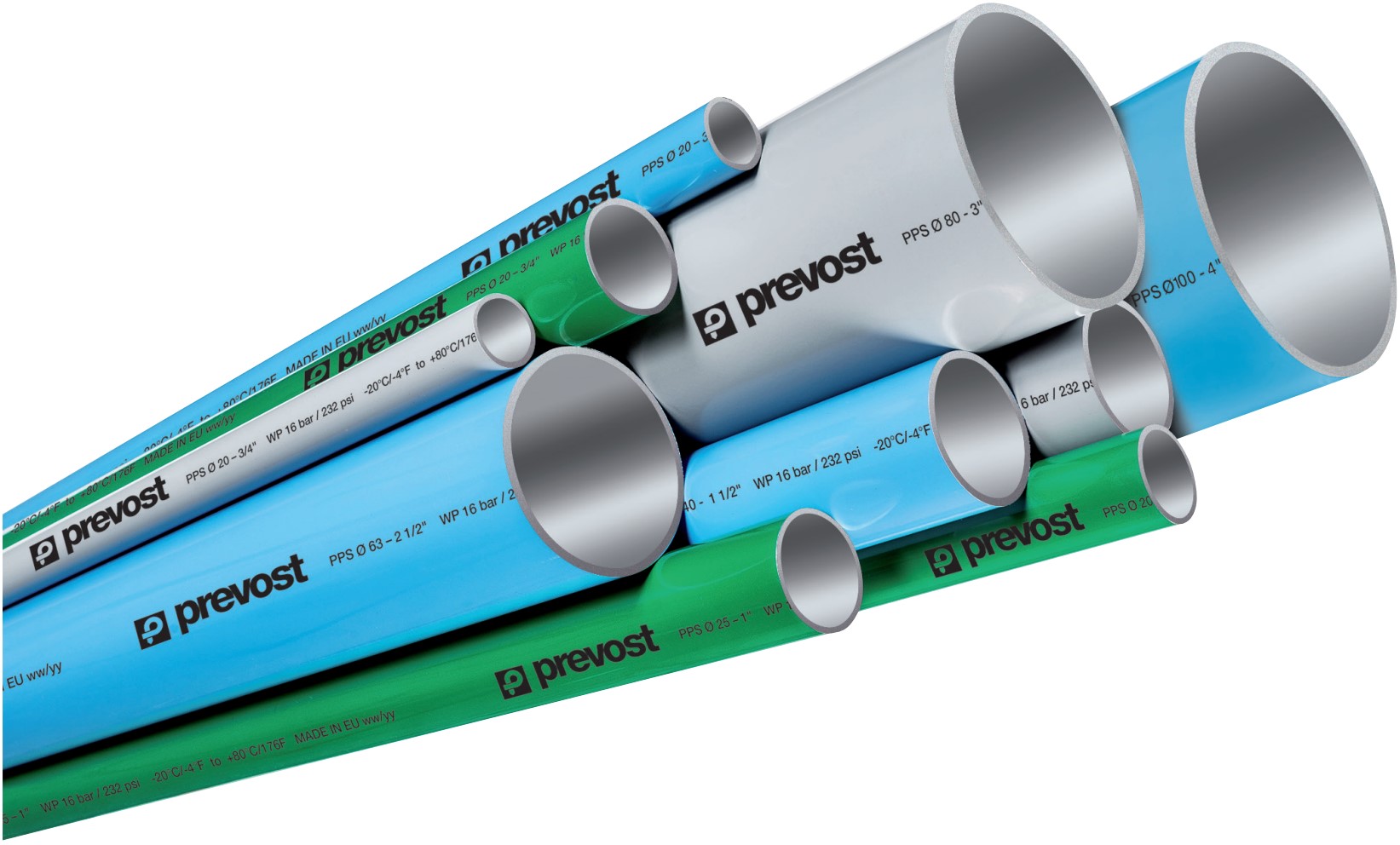

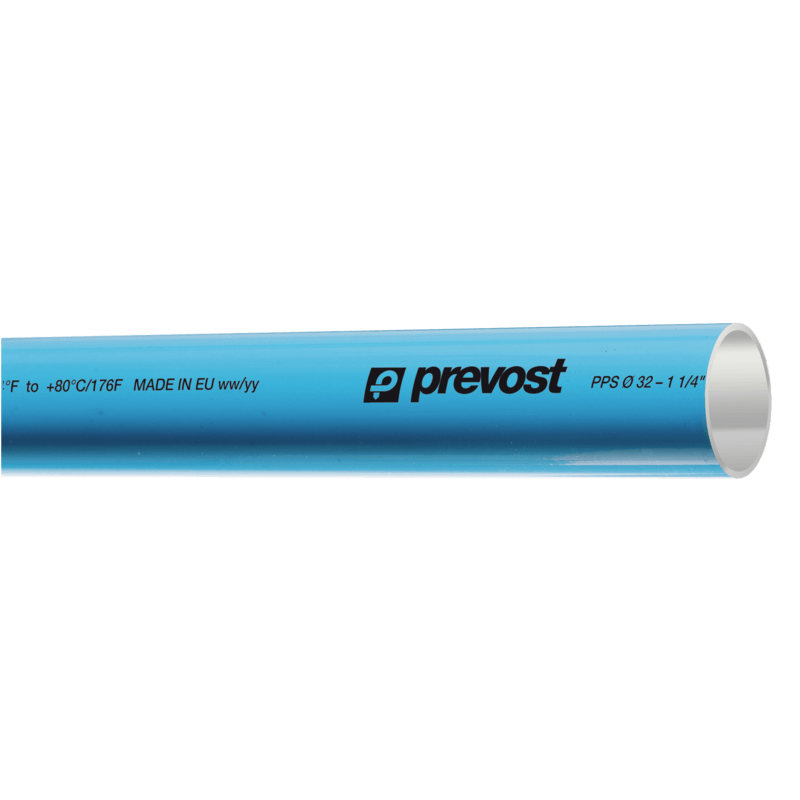

Des tubes 100% aluminium

  • Inoxydable
  • Très faibles pertes de charges
    grâce à une surface interne lisse
  • Résistant aux UV et à la chaleur,
    coefficient de dilatation faible
  • Marquage et couleur ISO
    tous les diamètres sont disponibles en tubes de RAL 5012 (bleu) et RAL 7001 (gris). Les diamètres 20, 25 et 50 mm sont aussi disponibles RAL 6029 (vert).
  • Pas de risque d’incendie,
    ne nécessite pas de permis feu
  • Outillage simple
    facile à couper et chanfreiner pour une mise en œuvre et une maintenance simplifiée
  • Très léger
  • Économique

LES CARACTÉRISTIQUES TECHNIQUES DU TUBE PPS

Matériau :
Aluminium extrudé.
Alliage EN AW 6060 T6 UNI-EN 573-3
Alliage EN AW 6063 T6

Traitement :
Traitement interne-externe
(Conformité norme RoHS)

Revêtement :
Peinture électrostatique

Qualité d’extrusion :
Calibré sans soudure

Fluides compatibles :
Air comprimé, vide, gaz neutres

Longueurs de tubes :
3 ou 5,5 mètres

Densité :
2,7 kg/dm³

Diamètre extérieur du tube :

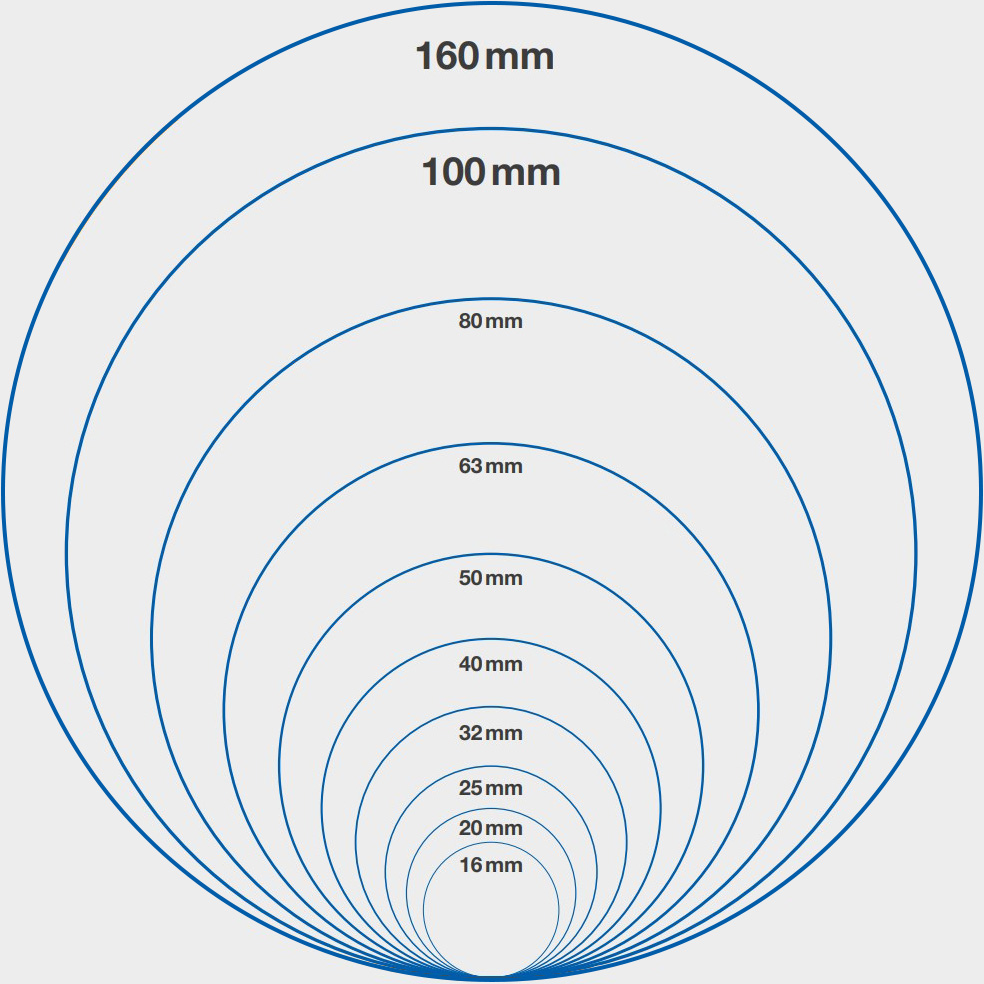

Ø 16, 20, 25, 32, 40, 50, 63, 80, 100, 160 mm

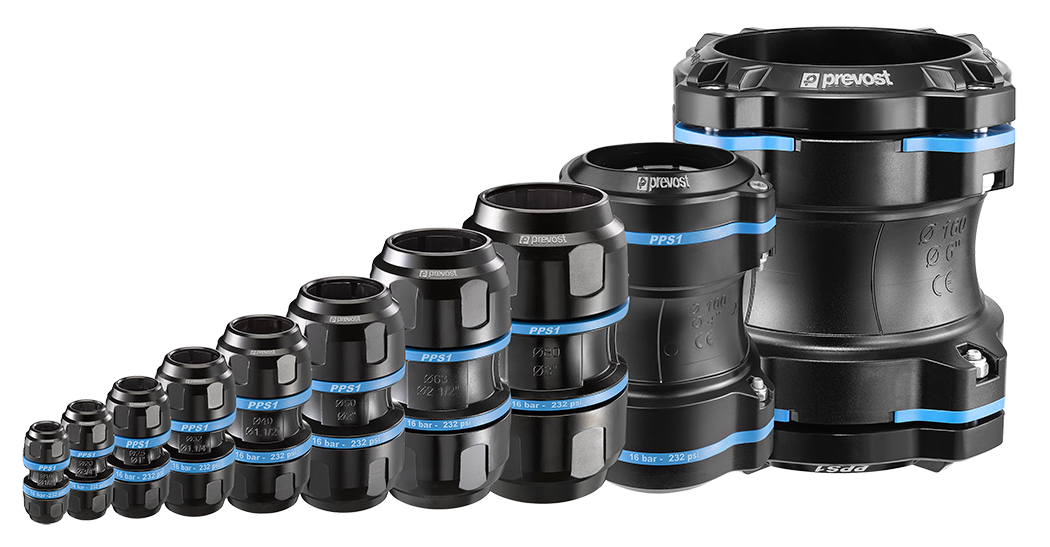

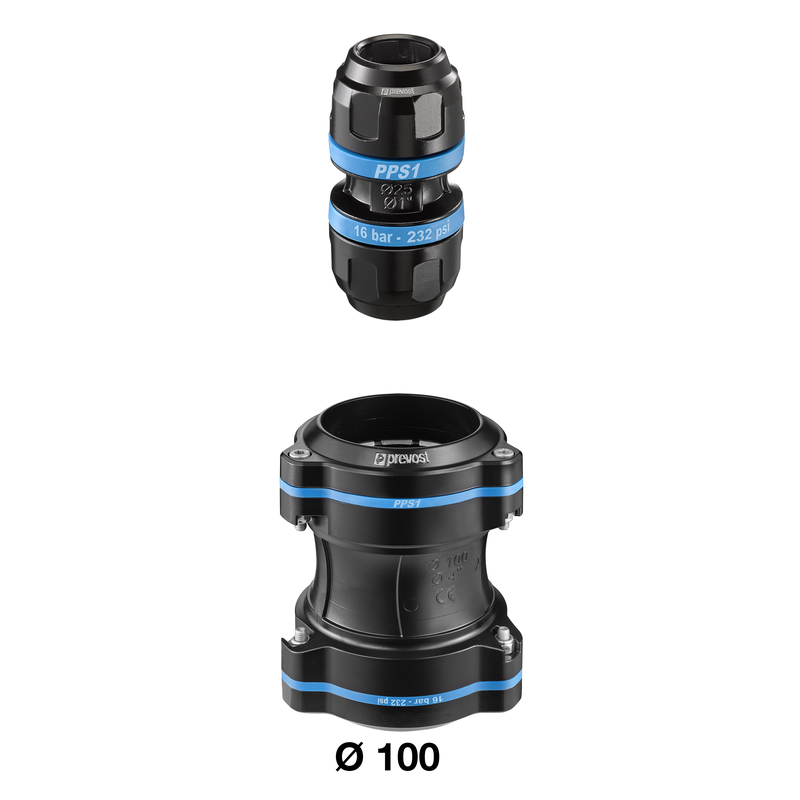

Des raccords 100% aluminium

LES CARACTÉRISTIQUES TECHNIQUES DES RACCORDS

Corps et écrou :
100% aluminium EN AB 46100

PPS Grip Concept :
fixation avec griffe

Bride de piquage
pour de gérer les condensats

Le PPS Grip Concept

La tenue du tube dans le raccord est assurée par une bague en acier inox dont les griffes pénètrent dans l’aluminium.

L’étanchéité est obtenue par un joint profilé et lubrifié avec un design et des caractéristiques optimisés pour garantir un résultat optimum même dans les conditions les plus sévères.

CC CONCEPT : CONCEPT DE CONNEXION COMPACT

Solution compacte pour connecter directement deux raccords, optimiser l’espace et créer des installations adaptées aux salles « compresseurs ».

  • Compact
    Gagnez en place dans votre installation en optimisant l'espace.
  • Installation rapide
    Le CC Concept permet de connecter directement deux raccords.
  • Modulaire
    Créez des installations spécifiques et adaptées à toutes les salles «compresseurs».

Optimisez votre poste de travail avec le réseau d'air comprimé PPS SQ

La ligne PPS SQ transforme les postes de travail individuels en source d'air. Concevez un poste de travail ergonomique, compact et esthétique pour gagner en efficacité et en productivité.

La gamme PPS SQ s'intègre dans un réseau d'air comprimé Prevost Piping System nouveau ou existant en se connectant directement des points de chute aux:

  • Lignes de machines automatiques
  • Postes de travail/établi individuels
  • Armoires de commande pneumatiques
  • Assemblage en usine
  • Lignes de production
Nouveau diamètre 160mm

Extension de gamme 2024

La gamme PPS s'agrandit !

Prevost étend sa gamme de réseau d'air comprimé Prevost Piping System, maintenant disponible en diamètre 160 mm.

raccords PPS
diamètres PPS

La gamme PPS fabriquée en Europe, c'est toujours l'assurance d'un réseau sans fuite, facile à monter, composé de tubes et de raccords en aluminium, compacts, légers et résistants aux chocs : désormais disponible pour les installations les plus imposantes !

Le réseau d'air comprimé en pratique

Nos bonnes pratiques de montage

Comment fixer votre réseau d'air comprimé ?

Des contenus vidéos sont disponibles pour vous aider à installer votre réseau d'air comprimé PREVOST PIPING SYSTEM.

Comment monter le raccord sur le tube ?

Comment installer une bride de piquage ?

Nos certifications par domaine d'application

Organisation industrielle

TUV

ISO 9001*

Prevost s’appuie sur un savoir-faire reconnu par le TÜV.

* Valable uniquement pour les produits fabriqués en Italie

QPS

ASME QPS-1

Garantie qualité fournisseur
Exclusivité mondiale.

Équipements sous pression

2014/68/UE

DESP-2014/68/EU

L’organisme TÜV certifie que les produits Prevost répondent aux exigences de la Directive des Equipements Sous Pression DESP 2014/68/UE.

asme b31.1

ASME B31.1

Les produits Prevost PPS répondent aux exigences de la norme ASME B31.1.

asme b31.3

ASME B31.3

Les produits Prevost PPS répondent aux exigences de la norme ASME B31.3.

TSSA

Le CRN

Les produits Prevost PPS répondent aux exigences canadiennes des équipements sous pression et disposent du CRN.

Sécurité et protection

UL 723

UL 723 - ASTM E84

La gamme PPS réponds aux normes américaines en comportement face au feu UL 723 et ASTM E84.

en 13501-1

EN 13501-1

La gamme PPS réponds à la norme européenne en comportement face au feu EN 13501-1.

ATEX

ATEX-2014/34/UE

Cette directive européenne s’applique à l’ensemble des équipements électriques et non électriques utilisés en atmosphère explosive, gazeuse ou poussiéreuse.

UV

UV RESISTANT

La gamme PPS 100% aluminium affiche une excellente résistance aux rayons ultraviolets.

Propreté des fluides

Oil free

Oil Free

Les produits Prevost ne contamineront pas le fluide transporté avec de la graisse ou des particules d’huile.

Silicon free

Silicon free

Prevost garantit qu’aucun agent à base de silicone n’a été utilisé pour la fabrication des produits de la gamme PPS.

NSF H1

NSF H1

Le lubrifiant Prevost PPS AL répond aux exigences des applications les plus strictes : alimentaire, chimique, pharmaceutique, cosmétiques…

ISO 8573-1 class 0.0.0

ISO 8573-1 cl. 0.0.0

Les produits de la gamme PPS garantissent la non-contamination du fluide transporté par des particules solides, de l’eau, de l’humidité ou de l’huile.

QUALICOAT

QUALICOAT

Le revêtement des tubes PPS respecte la certifiction Qualicoat.

Environnement

REACH

REACH

Prevost assure un suivi précis des matières premières utilisées pour réaliser sa gamme de réseaux PPS.

RoHS

RoHS

Prevost assure un suivi précis des matières premières utilisées pour réaliser sa gamme de réseaux PPS.

recyclable

Recyclable

La gamme PPS (tubes et raccords) est 100% aluminium. Cela lui confère de très bonnes propriétés de recyclabilité.

Documentation

Vous trouverez ci-dessous toutes nos documentations liées à la gamme de réseau d'air PREVOST PIPING SYSTEM.

Documentation générale

Instructions de montage

Manuel technique

Certifications

Plan et devis gratuit

Pour les projets complexes d'installation ou d'adaptation de votre réseau d'air comprimé, notre pôle interne "Plans de réseaux" vous accompagne et vous conseille de bout en bout.

Plan et devis sur demande suivant votre projet d’installation : plan d'ensemble, schéma détaillé et devis complet du réseau avec nomenclature, quantité et prix du système proposé.
