Raccord express filetage femelle
Poids (kg)
0.085
Matière
Laiton
Pression max d'utilisation
10 bar
Taraudage
G3/8
Température
-5°C à 60°C
Type d'obturation
Passage libre
Description
Référence
Poids (kg)
Matière
Pression max d'utilisation
Taraudage
Température
Type d'obturation
EXP F1217
EXP F1521
EXP F2027
EXP F2634
EXP F3342
EXP F813

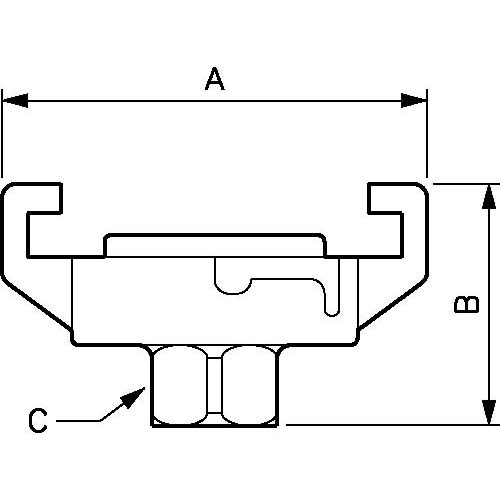

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
EXP F1217
57
32
21
EXP F1521
57
32
26
EXP F2027
57
35
33
EXP F2634
57
38
38
EXP F3342
57
43
46
EXP F813
57
32
17
Description
| Référence | Poids (kg) | Matière | Pression max d'utilisation | Taraudage | Température | Type d'obturation | Vue 3D |
|---|---|---|---|---|---|---|---|
| EXP F1217 | 0.085 | Laiton | 10 bar | G3/8 | -5°C à 60°C | Passage libre | |
| EXP F1521 | 0.094 | Laiton | 10 bar | G1/2 | -5°C à 60°C | Passage libre | |
| EXP F2027 | 0.108 | Laiton | 10 bar | G3/4 | -5°C à 60°C | Passage libre | |
| EXP F2634 | 0.120 | Laiton | 10 bar | G1 | -5°C à 60°C | Passage libre | |
| EXP F3342 | 0.176 | Laiton | 10 bar | G1 1/4 | -5°C à 60°C | Passage libre | |
| EXP F813 | 0.095 | Laiton | 10 bar | G1/4 | -5°C à 60°C | Passage libre |
Dimensions
| Référence | A mm | B mm | C mm |
|---|---|---|---|
| EXP F1217 | 57 | 32 | 21 |
| EXP F1521 | 57 | 32 | 26 |
| EXP F2027 | 57 | 35 | 33 |
| EXP F2634 | 57 | 38 | 38 |
| EXP F3342 | 57 | 43 | 46 |
| EXP F813 | 57 | 32 | 17 |
