PPS1 RSIM - Vanne filetée mâle conique avec raccordement pour tubes

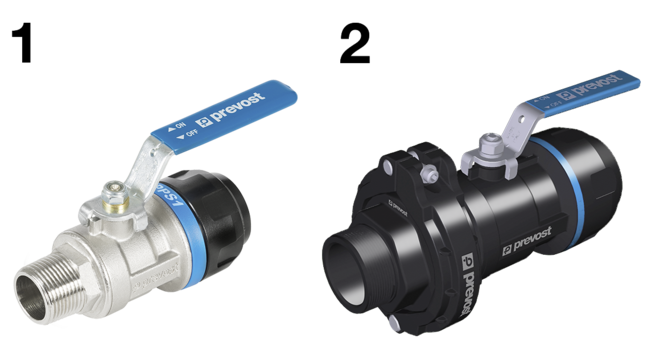

PPS1 RSIMALxxxx
PPS1 RSIMALxxxx
Poids (kg)
0.265
Filetage
R1/2
Matière
Aluminium
Pression max d'utilisation
16 bar
Température
-20°C à 80°C
Pour tube Ø ext.
16 mm
Numéro d'image
1.

Description

Référence
Poids (kg)
Filetage
Matière
Pression max d'utilisation
Température
Pour tube Ø ext.
Numéro d'image
Taraudage
PPS1 RSIM1612
PPS1 RSIM2012
PPS1 RSIM3234
PPS1 RSIMAL5049

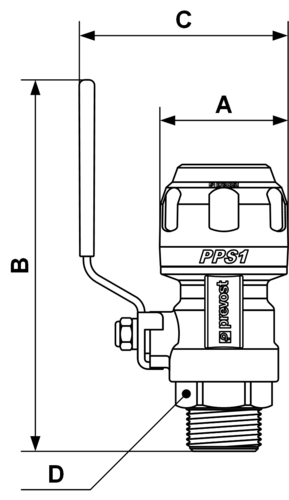

Dimensions

PPS1_RSIM
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 RSIM1612
32
130
64
24
PPS1 RSIM2012
38
130
66
24
PPS1 RSIM3234
57
160
85
36
PPS1 RSIMAL5049

Description

Référence Poids (kg) Filetage Matière Pression max d'utilisation Température Pour tube Ø ext. Numéro d'image Taraudage Vue 3D
PPS1 RSIM1612 0.265 R1/2 Aluminium 16 bar -20°C à 80°C 16 mm 1. 3D
PPS1 RSIM2012 0.295 R1/2 Aluminium 16 bar -20°C à 80°C 20 mm 1. 3D
PPS1 RSIM3234 0.760 R1 Aluminium 16 bar -20°C à 80°C 32 mm 1. 3D
PPS1 RSIMAL5049 1.6 R1 1/2 Aluminium 16 bar -20°C à 80°C 50 mm 2. G2

Dimensions

Référence A mm B mm C mm D mm
PPS1 RSIM1612 32 130 64 24
PPS1 RSIM2012 38 130 66 24
PPS1 RSIM3234 57 160 85 36
PPS1 RSIMAL5049
PPS1_RSIM
