PPS1 RSI - Vanne pour tubes
Poids (kg)
0.292
Matière
Aluminium
Pression max d'utilisation
16.00 bar
Température
-20.00°C à 80.00°C
Pour tube Ø ext.
16 mm mm

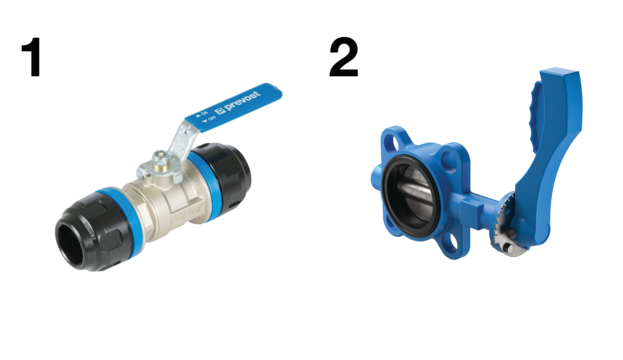

Numéro d'image
1.
Description
Référence
Poids (kg)
Matière
Pression max d'utilisation
Température
Pour tube Ø ext.
Numéro d'image
PPS1 RSI16
PPS1 RSI20
PPS1 RSI25
PPS1 RSI32
PPS1 RSI40
PPS1 RSI50
PPS1 RSI160BB

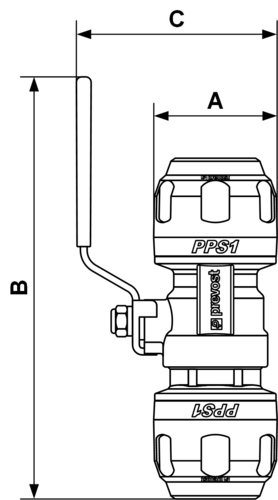

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 RSI16
32
140
64
PPS1 RSI20
38
147
66
PPS1 RSI25
46
157
75
PPS1 RSI32
57
189
85
PPS1 RSI40
68
202
99.09
PPS1 RSI50
84
234
122.5
PPS1 RSI160BB
Description
Dimensions
| Référence | A mm | B mm | C mm |
|---|---|---|---|
| PPS1 RSI16 | 32 | 140 | 64 |
| PPS1 RSI20 | 38 | 147 | 66 |
| PPS1 RSI25 | 46 | 157 | 75 |
| PPS1 RSI32 | 57 | 189 | 85 |
| PPS1 RSI40 | 68 | 202 | 99.09 |
| PPS1 RSI50 | 84 | 234 | 122.5 |
| PPS1 RSI160BB |
