PPS1 BP - Bride de piquage aluminium pour tubes
La bride de piquage permet la réalisation d’une descente d’alimentation au poste de travail. Elle joue le même rôle que le « col de cygne » et limite la présence de condensats dans la descente du réseau.
Matière
Aluminium
Pression max d'utilisation
16 bar
Température
-20°C à 80°C
Ultra compacte
La bride de piquage possède un système anti-rotation et une demi-coquille amovible
Perçage pratique
Le perçage est possible sans démontage.
Air propre garanti
Les brides de piquage permettent de véhiculer un air propre aux postes de travail en prélevant l’air sur la partie latérale de la canalisation. L’eau restant dans la partie inférieure de la canalisation principale sera évacuée vers un point bas par une purge.
Plus de références
Référence
Poids (kg)
Pour tube Ø ext.
Numéro d'image
PPS1 BP2516
PPS1 BP2520
PPS1 BP3216
PPS1 BP3220
PPS1 BP4016
PPS1 BP4020
PPS1 BP4025
PPS1 BP5016
PPS1 BP5020
PPS1 BP5025
PPS1 BP6320
PPS1 BP6325
PPS1 BP6332
PPS1 BP8020
PPS1 BP8025
PPS1 BP8032
PPS1 BP10025
PPS1 BP10032

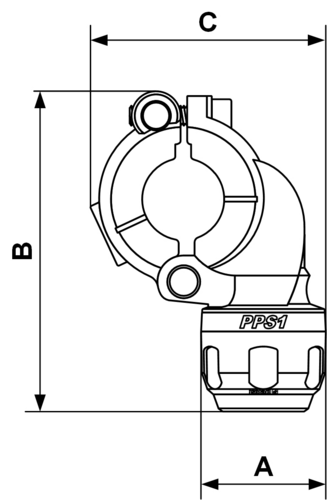

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 BP2516
32
94
70
PPS1 BP2520
38
98
72
PPS1 BP3216
32
94
70
PPS1 BP3220
38
98
72
PPS1 BP4016
32
122
102
PPS1 BP4020
38
127
102
PPS1 BP4025
46
130
103
PPS1 BP5016
32
122
102
PPS1 BP5020
38
127
102
PPS1 BP5025
46
130
103
PPS1 BP6320
38
163
147
PPS1 BP6325
46
167
147
PPS1 BP6332
57
165
147
PPS1 BP8020
38
163
147
PPS1 BP8025
46
167
147
PPS1 BP8032
57
165
147
PPS1 BP10025
200
159
PPS1 BP10032
215
159
