Mini-vanne papillon mâle/femelle cylindrique PN 16
Mini-vanne papillon mâle/femelle cylindrique PN 16
Poids (kg)
0.078
Filetage
G1/8
Matière
Laiton chromé
Pression max d'utilisation
16.00 bar
Taraudage
G1/8
Température
-10.00°C à 90.00°C
Description
Référence
Poids (kg)
Filetage
Matière
Pression max d'utilisation
Taraudage
Température
MSI 10
MSI 13
MSI 17
MSI 21
Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
MSI 10
42
21
MSI 13
42
21
MSI 17
42
21
MSI 21
49
25
Description
| Référence | Poids (kg) | Filetage | Matière | Pression max d'utilisation | Taraudage | Température | Vue 3D |
|---|---|---|---|---|---|---|---|
| MSI 10 | 0.078 | G1/8 | Laiton chromé | 16.00 bar | G1/8 | -10.00°C à 90.00°C | |
| MSI 13 | 0.073 | G1/4 | Laiton chromé | 16.00 bar | G1/4 | -10.00°C à 90.00°C | |
| MSI 17 | 0.078 | G3/8 | Laiton chromé | 16.00 bar | G3/8 | -10.00°C à 90.00°C | |
| MSI 21 | 0.100 | G1/2 | Laiton chromé | 16.00 bar | G1/2 | -10.00°C à 90.00°C |

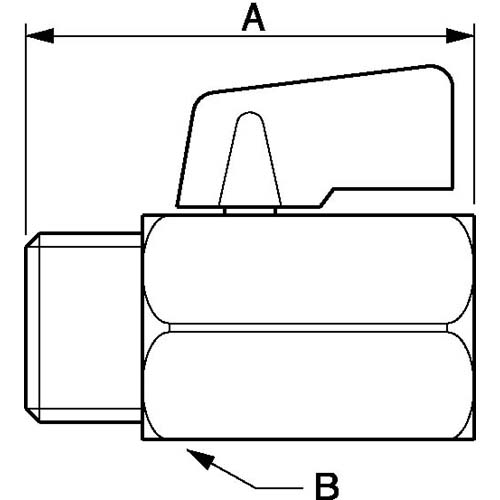

Dimensions
| Référence | A mm | B mm |
|---|---|---|
| MSI 10 | 42 | 21 |
| MSI 13 | 42 | 21 |
| MSI 17 | 42 | 21 |
| MSI 21 | 49 | 25 |
