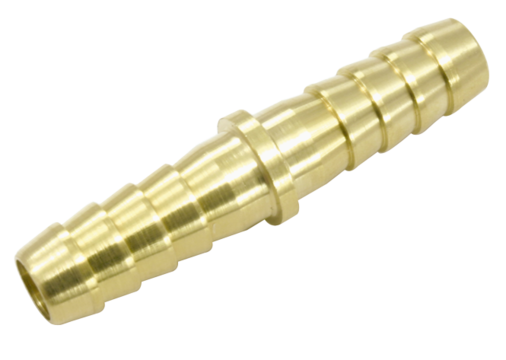

Jonction double - JDT

497_JDT
497_JDT
Poids (kg)
0.004
Ø Int. (mm)
4.00
Matière
Laiton
Pression max d'utilisation
15.00 bar

Description

Référence
Poids (kg)
Ø Int. (mm)
Matière
Pression max d'utilisation
JDT 0404
JDT 0606
JDT 0808
JDT 0909
JDT 1010
JDT 1212
JDT 1313
JDT 1616
JDT 1919
JDT 2323

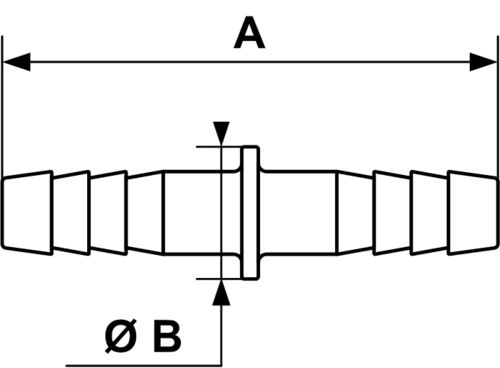

Dimensions

JDT
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
JDT 0404
50
8
JDT 0606
50
10
JDT 0808
50
12
JDT 0909
60
10
JDT 1010
50
14
JDT 1212
50
16
JDT 1313
60
14
JDT 1616
58
18
JDT 1919
62
21
JDT 2323
72
25

Description

Référence Poids (kg) Ø Int. (mm) Matière Pression max d'utilisation Vue 3D
JDT 0404 0.004 4.00 Laiton 15.00 bar 3D
JDT 0606 0.009 6.00 Laiton 15.00 bar 3D
JDT 0808 0.013 8.00 Laiton 15.00 bar 3D
JDT 0909 0.024 9.00 Laiton 15.00 bar 3D
JDT 1010 0.020 10.00 Laiton 15.00 bar 3D
JDT 1212 0.035 12.00 Laiton 15.00 bar 3D
JDT 1313 0.036 13.00 Laiton 15.00 bar 3D
JDT 1616 0.030 16.00 Laiton 15.00 bar 3D
JDT 1919 0.037 19.00 Laiton 15.00 bar 3D
JDT 2323 0.060 23.00 Laiton 15.00 bar 3D

Dimensions

Référence A mm B mm
JDT 0404 50 8
JDT 0606 50 10
JDT 0808 50 12
JDT 0909 60 10
JDT 1010 50 14
JDT 1212 50 16
JDT 1313 60 14
JDT 1616 58 18
JDT 1919 62 21
JDT 2323 72 25
JDT
