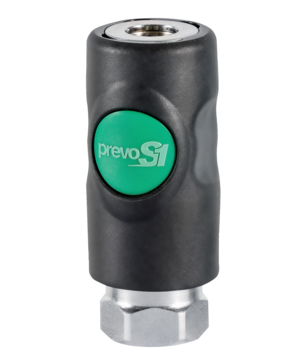

ESI 07 - Raccord fileté femelle cylindrique
Poids (kg)
0.124
Débit
1820.00 l/min (P = 6.00 bar ,ΔP = 0.60 bar)
Déconnexion
Bouton
Matière
Composite
Pression max d'utilisation
12.00 bar
Sécurité
Sécurité
Taraudage
G1/4
Température
-15.00°C à 70.00°C
Ø de passage
7.4 mm
Profil
EUROPEAN
Type d'obturation
A obturation
Description
Référence
Poids (kg)
Débit
Déconnexion
Matière
Pression max d'utilisation
Sécurité
Taraudage
Température
Ø de passage
Profil
Type d'obturation
ESI 071101
ESI 071102
ESI 071103
Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
ESI 071101
73.3
32.25
23
ESI 071102
73.3
32.25
23
ESI 071103
80.3
32.25
26
Description
Dimensions
| Référence | A mm | B mm | C mm |
|---|---|---|---|
| ESI 071101 | 73.3 | 32.25 | 23 |
| ESI 071102 | 73.3 | 32.25 | 23 |
| ESI 071103 | 80.3 | 32.25 | 26 |
