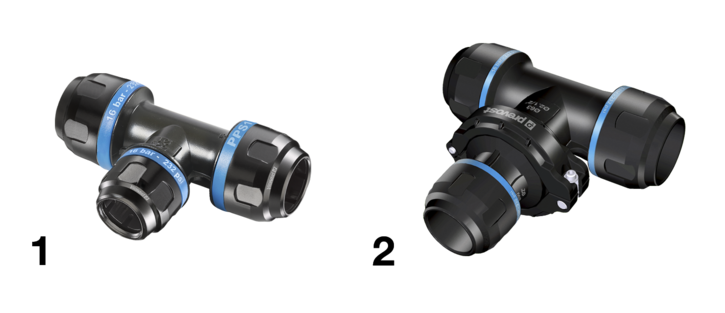

PPS1 TR - Té réduit aluminium pour tubes
Poids (kg)
0.265
Matière
Aluminium
Pression max d'utilisation
16 bar
Température
-20°C à 80°C
Pour tube Ø ext.
25 mm
Numéro d'image
1.
Description
Référence
Poids (kg)
Matière
Pression max d'utilisation
Température
Pour tube Ø ext.
Numéro d'image
PPS1 TR2516
PPS1 TR8063
PPS1 TR10080
PPS1 TR6350
PPS1 TR2520
PPS1 TR2016
PPS1 TR3216
PPS1 TR3220
PPS1 TR3225

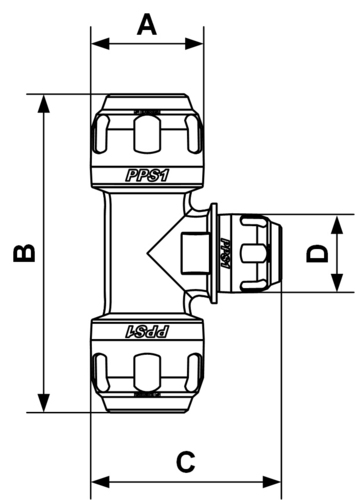

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 TR2516
78
131
46
32
PPS1 TR8063
PPS1 TR10080
PPS1 TR6350
PPS1 TR2520
83
131
46
38
PPS1 TR2016
66
108
38
32
PPS1 TR3216
91
155
57
32
PPS1 TR3220
96
155
57
38
PPS1 TR3225
102
155
57
46
Description
Dimensions
| Référence | A mm | B mm | C mm | D mm |
|---|---|---|---|---|
| PPS1 TR2516 | 78 | 131 | 46 | 32 |
| PPS1 TR8063 | ||||
| PPS1 TR10080 | ||||
| PPS1 TR6350 | ||||
| PPS1 TR2520 | 83 | 131 | 46 | 38 |
| PPS1 TR2016 | 66 | 108 | 38 | 32 |
| PPS1 TR3216 | 91 | 155 | 57 | 32 |
| PPS1 TR3220 | 96 | 155 | 57 | 38 |
| PPS1 TR3225 | 102 | 155 | 57 | 46 |
