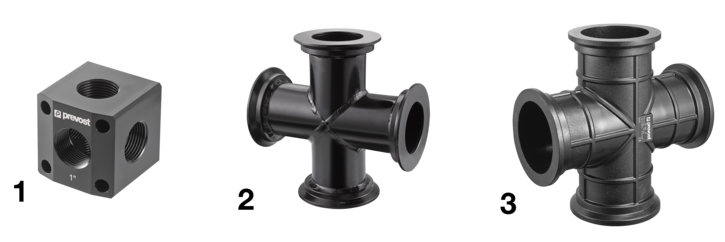

PPS1 CR - Raccord croix aluminium
Poids (kg)
0.318
Matière
Aluminium
Pression max d'utilisation
16 bar
Taraudage
G3/4
Température
-20°C à 80°C
Numéro d'image
1.
Description
Référence
Poids (kg)
Matière
Pression max d'utilisation
Taraudage
Température
Numéro d'image
Pour tube Ø ext.
PPS1 CR27
PPS1 CR34
PPS1 CR100
PPS1 CR12
PPS1 CR49
PPS1 CR50
PPS1 CR63
PPS1 CR80
PPS1 CR160

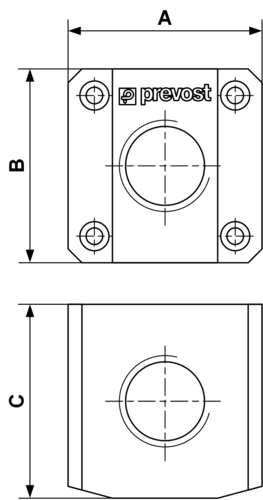

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 CR27
PPS1 CR34
70
70
70
PPS1 CR100
310
310
154
PPS1 CR12
50
50
60
PPS1 CR49
90
90
80
PPS1 CR50
215
215
90
PPS1 CR63
240
240
110
PPS1 CR80
260
260
125
PPS1 CR160
Description
Dimensions
| Référence | A mm | B mm | C mm |
|---|---|---|---|
| PPS1 CR27 | |||
| PPS1 CR34 | 70 | 70 | 70 |
| PPS1 CR100 | 310 | 310 | 154 |
| PPS1 CR12 | 50 | 50 | 60 |
| PPS1 CR49 | 90 | 90 | 80 |
| PPS1 CR50 | 215 | 215 | 90 |
| PPS1 CR63 | 240 | 240 | 110 |
| PPS1 CR80 | 260 | 260 | 125 |
| PPS1 CR160 |
