PPS1 CI - Collier de fixation

PPS1_CI
PPS1_CI
Poids (kg)
0.185
Matière
Aluminium
Pression max d'utilisation
16 bar
Taraudage
M8
Température
-20°C à 80°C
Pour tube Ø ext.
100 mm mm
Numéro d'image
2.

Description

Référence
Poids (kg)
Matière
Pression max d'utilisation
Taraudage
Température
Pour tube Ø ext.
Numéro d'image
PPS1 CI100
PPS1 CI16
PPS1 CI20
PPS1 CI25
PPS1 CI32
PPS1 CI40
PPS1 CI50
PPS1 CI63
PPS1 CI80

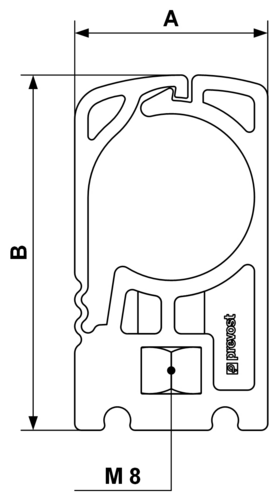

Dimensions

PPS1_CI_16_20_25_32
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PPS1 CI100
110
155
PPS1 CI16
49
99.5
PPS1 CI20
24
49
PPS1 CI25
29
53
PPS1 CI32
38
57
PPS1 CI40
49
99.5
PPS1 CI50
59
104.5
PPS1 CI63
75
135
PPS1 CI80
90
145

Description

Référence Poids (kg) Matière Pression max d'utilisation Taraudage Température Pour tube Ø ext. Numéro d'image Vue 3D
PPS1 CI100 0.185 Aluminium 16 bar M8 -20°C à 80°C 100 mm mm 2. 3D
PPS1 CI16 0.018 Aluminium 16 bar M8 -20°C à 80°C 16 mm mm 1. 3D
PPS1 CI20 0.019 Aluminium 16 bar M8 -20°C à 80°C 20 mm mm 1. 3D
PPS1 CI25 0.027 Aluminium 16 bar M8 -20°C à 80°C 25 mm mm 1. 3D
PPS1 CI32 0.030 Aluminium 16 bar M8 -20°C à 80°C 32 mm mm 1. 3D
PPS1 CI40 0.083 Aluminium 16 bar M8 -20°C à 80°C 40 mm mm 2. 3D
PPS1 CI50 0.100 Aluminium 16 bar M8 -20°C à 80°C 50 mm mm 2. 3D
PPS1 CI63 0.152 Aluminium 16 bar M8 -20°C à 80°C 63 mm mm 2. 3D
PPS1 CI80 0.179 Aluminium 16 bar M8 -20°C à 80°C 80 mm mm 2. 3D

Dimensions

Référence A mm B mm
PPS1 CI100 110 155
PPS1 CI16 49 99.5
PPS1 CI20 24 49
PPS1 CI25 29 53
PPS1 CI32 38 57
PPS1 CI40 49 99.5
PPS1 CI50 59 104.5
PPS1 CI63 75 135
PPS1 CI80 90 145
PPS1_CI_16_20_25_32
