Accueil Réseaux air comprimé Pièces de raccordement Jonction filetage cylindrique mâle - 1 gorge - JFT ZS
Retour

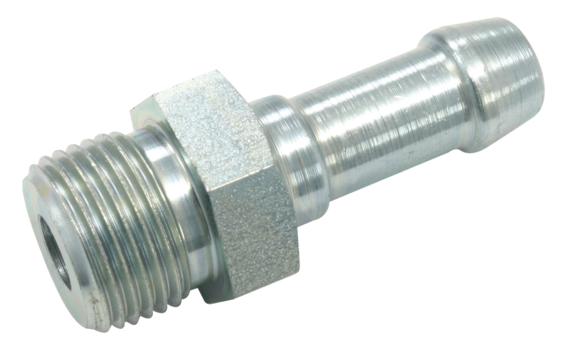

Jonction filetage cylindrique mâle - 1 gorge - JFT ZS

491_JFT_ZS_1gorge
491_JFT_ZS_1gorge
Poids (kg)
0,06
Ø Int. (mm)
8.00
Filetage
G1/2
Matière
Acier
Pression max d'utilisation
15.00 bar

Description

Référence
Poids (kg)
Ø Int. (mm)
Filetage
Matière
Pression max d'utilisation
JFT 1208ZS
JFT 3808ZS
JFT 1410ZS
JFT 1209ZS
JFT 1210ZS
JFT 1213ZS
JFT 1216ZS
JFT 1406ZS
JFT 1408ZS
JFT 1409ZS
JFT 1804ZS
JFT 1806ZS
JFT 3416ZS
JFT 3810ZS
JFT 3813ZS
JFT 3816ZS

Dimensions

JFT_ZS_1gorge
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
JFT 1208ZS
53
23
JFT 3808ZS
47
19
JFT 1410ZS
46
17
JFT 1209ZS
53
23
JFT 1210ZS
53
23
JFT 1213ZS
53
23
JFT 1216ZS
54
23
JFT 1406ZS
46
17
JFT 1408ZS
46
17
JFT 1409ZS
46
17
JFT 1804ZS
43
14
JFT 1806ZS
43
14
JFT 3416ZS
58
29
JFT 3810ZS
47
19
JFT 3813ZS
52
19
JFT 3816ZS
52
23

Description

Référence Poids (kg) Ø Int. (mm) Filetage Matière Pression max d'utilisation Vue 3D
JFT 1208ZS 0,06 8.00 G1/2 Acier 15.00 bar 3D
JFT 3808ZS 0.038 8.00 G3/8 Acier 15.00 bar 3D
JFT 1410ZS 0.029 10.00 G1/4 Acier 15.00 bar 3D
JFT 1209ZS 0.058 9.00 G1/2 Acier 15.00 bar 3D
JFT 1210ZS 0.060 10.00 G1/2 Acier 15.00 bar 3D
JFT 1213ZS 0.066 13.00 G1/2 Acier 15.00 bar 3D
JFT 1216ZS 0,07 16.00 G1/2 Acier 15.00 bar 3D
JFT 1406ZS 0.025 6.00 G1/4 Acier 15.00 bar 3D
JFT 1408ZS 0,027 8.00 G1/4 Acier 15.00 bar 3D
JFT 1409ZS 0,025 9 G 1/4 15 bar 3D
JFT 1804ZS 0.015 4.00 G1/8 Acier 15.00 bar 3D
JFT 1806ZS 0.016 6.00 G1/8 Acier 15.00 bar 3D
JFT 3416ZS 0.136 16.00 G3/4 Acier 15.00 bar 3D
JFT 3810ZS 0.040 10.00 G3/8 Acier 15.00 bar 3D
JFT 3813ZS 0.044 13.00 G3/8 Acier 15.00 bar 3D
JFT 3816ZS 0.057 16.00 G3/8 Acier 15.00 bar 3D

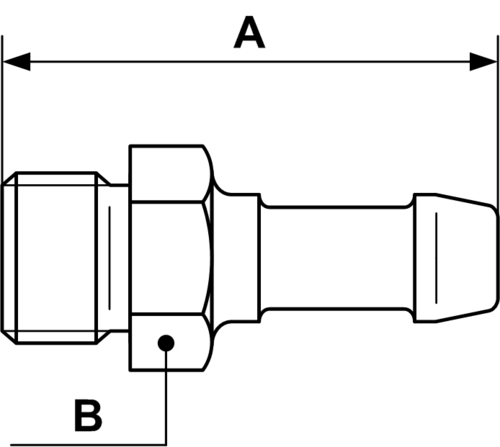

Dimensions

Référence A mm B mm
JFT 1208ZS 53 23
JFT 3808ZS 47 19
JFT 1410ZS 46 17
JFT 1209ZS 53 23
JFT 1210ZS 53 23
JFT 1213ZS 53 23
JFT 1216ZS 54 23
JFT 1406ZS 46 17
JFT 1408ZS 46 17
JFT 1409ZS 46 17
JFT 1804ZS 43 14
JFT 1806ZS 43 14
JFT 3416ZS 58 29
JFT 3810ZS 47 19
JFT 3813ZS 52 19
JFT 3816ZS 52 23
JFT_ZS_1gorge
