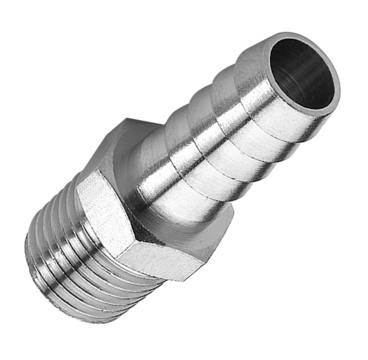

Jonction filetage conique mâle - JPC
Poids (kg)
0.116
Ø Int. (mm)
24.00
Filetage
R1
Matière
Laiton nickelé
Pression max d'utilisation
15.00 bar
Description
Référence
Poids (kg)
Ø Int. (mm)
Filetage
Matière
Pression max d'utilisation
JPC 0124
JPC 1210
JPC 1213
JPC 1217
JPC 1219
JPC 1406
JPC 1407
JPC 1408
JPC 1409
JPC 1410
JPC 1413
JPC 1806
JPC 1807
JPC 1808
JPC 3415
JPC 3419
JPC 3424
JPC 3809
JPC 3810
JPC 3813
JPC 3816
JPC 3819
Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
JPC 0124
53.5
34
JPC 1210
39
22
JPC 1213
39
22
JPC 1217
39
22
JPC 1219
39
22
JPC 1406
36
14
JPC 1407
36
14
JPC 1408
36
14
JPC 1409
36
14
JPC 1410
36
14
JPC 1413
33
12
JPC 1806
32
12
JPC 1807
32
12
JPC 1808
32
12
JPC 3415
43.5
27
JPC 3419
39
27
JPC 3424
41
27
JPC 3809
36
17
JPC 3810
36
17
JPC 3813
36
17
JPC 3816
36
18
JPC 3819
36
21
Description
| Référence | Poids (kg) | Ø Int. (mm) | Filetage | Matière | Pression max d'utilisation | Vue 3D |
|---|---|---|---|---|---|---|
| JPC 0124 | 0.116 | 24.00 | R1 | Laiton nickelé | 15.00 bar | |
| JPC 1210 | 0.033 | 10.00 | R1/2 | Laiton nickelé | 15.00 bar | |
| JPC 1213 | 0.036 | 13.00 | R1/2 | Laiton nickelé | 15.00 bar | |
| JPC 1217 | 0.041 | 17.00 | R1/2 | Laiton nickelé | 15.00 bar | |
| JPC 1219 | 0.042 | 19.00 | R1/2 | Laiton nickelé | 15.00 bar | |
| JPC 1406 | 0.014 | 6.00 | R1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1407 | 0.015 | 7.00 | R1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1408 | 0.015 | 8.00 | R1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1409 | 0.015 | 9.00 | R1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1410 | 0.016 | 10.00 | R1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1413 | 0,025 | 13.00 | G1/4 | Laiton nickelé | 15.00 bar | |
| JPC 1806 | 0.010 | 6.00 | R1/8 | Laiton nickelé | 15.00 bar | |
| JPC 1807 | 0.010 | 7.00 | R1/8 | Laiton nickelé | 15.00 bar | |
| JPC 1808 | 0.010 | 8.00 | R1/8 | Laiton nickelé | 15.00 bar | |
| JPC 3415 | 0.061 | 15.00 | R3/4 | Laiton nickelé | 15.00 bar | |
| JPC 3419 | 0,061 | 19.00 | R3/4 | Laiton nickelé | 15.00 bar | |
| JPC 3424 | 0.077 | 24.00 | R3/4 | Laiton nickelé | 15.00 bar | |
| JPC 3809 | 0.021 | 9.00 | R3/8 | Laiton nickelé | 15.00 bar | |
| JPC 3810 | 0,02 | 10.00 | R3/8 | Laiton nickelé | 15.00 bar | |
| JPC 3813 | 0.026 | 13.00 | R3/8 | Laiton nickelé | 15.00 bar | |
| JPC 3816 | 0.026 | 16.00 | R3/8 | Laiton nickelé | 15.00 bar | |
| JPC 3819 | 0.036 | 19.00 | R3/8 | Laiton nickelé | 15.00 bar |

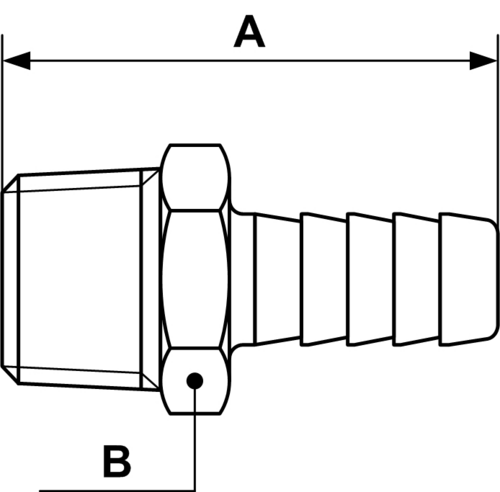

Dimensions
| Référence | A mm | B mm |
|---|---|---|
| JPC 0124 | 53.5 | 34 |
| JPC 1210 | 39 | 22 |
| JPC 1213 | 39 | 22 |
| JPC 1217 | 39 | 22 |
| JPC 1219 | 39 | 22 |
| JPC 1406 | 36 | 14 |
| JPC 1407 | 36 | 14 |
| JPC 1408 | 36 | 14 |
| JPC 1409 | 36 | 14 |
| JPC 1410 | 36 | 14 |
| JPC 1413 | 33 | 12 |
| JPC 1806 | 32 | 12 |
| JPC 1807 | 32 | 12 |
| JPC 1808 | 32 | 12 |
| JPC 3415 | 43.5 | 27 |
| JPC 3419 | 39 | 27 |
| JPC 3424 | 41 | 27 |
| JPC 3809 | 36 | 17 |
| JPC 3810 | 36 | 17 |
| JPC 3813 | 36 | 17 |
| JPC 3816 | 36 | 18 |
| JPC 3819 | 36 | 21 |
