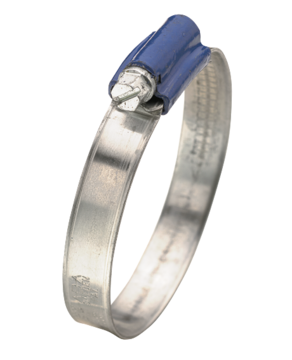

Colliers à vis standard - Bande de 9 mm
Poids (kg)
0.012
Couple
2.50NM à 3.50NM
Ø Ext. (mm)
17.00
Ø Int. (mm)
11.00
Largeur
9.00 mm
Matière
Acier
Description
Référence
Poids (kg)
Couple
Ø Ext. (mm)
Ø Int. (mm)
Largeur
Matière
PBS9 1117
PBS9 1320
PBS9 1524
PBS9 1928
PBS9 2232
PBS9 2638
PBS9 3244
PBS9 3850
PBS9 4456
PBS9 5065
PBS9 814
Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
PBS9 1117
20
0.8
PBS9 1320
20
0.8
PBS9 1524
24
0.8
PBS9 1928
24
0.8
PBS9 2232
24
0.8
PBS9 2638
24
0.8
PBS9 3244
29
0.8
PBS9 3850
29
0.8
PBS9 4456
29
0.8
PBS9 5065
32
0.8
PBS9 814
20
0.8
Description
| Référence | Poids (kg) | Couple | Ø Ext. (mm) | Ø Int. (mm) | Largeur | Matière | Vue 3D |
|---|---|---|---|---|---|---|---|
| PBS9 1117 | 0.012 | 2.50NM à 3.50NM | 17.00 | 11.00 | 9.00 mm | Acier | |
| PBS9 1320 | 0.012 | 3.00NM à 4.00NM | 20.00 | 13.00 | 9.00 mm | Acier | |
| PBS9 1524 | 0.013 | 3.00NM à 4.00NM | 24.00 | 15.00 | 9.00 mm | Acier | |
| PBS9 1928 | 0.015 | 3.00NM à 4.00NM | 28.00 | 19.00 | 9.00 mm | Acier | |
| PBS9 2232 | 0.016 | 3.00NM à 4.00NM | 32.00 | 22.00 | 9.00 mm | Acier | |
| PBS9 2638 | 0.018 | 4.00NM à 4.50NM | 38.00 | 26.00 | 9.00 mm | Acier | |
| PBS9 3244 | 0.022 | 4.00NM à 4.50NM | 44.00 | 32.00 | 9.00 mm | Acier | |
| PBS9 3850 | 0.023 | 4.00NM à 4.50NM | 50.00 | 38.00 | 9.00 mm | Acier | |
| PBS9 4456 | 0.023 | 4.00NM à 4.50NM | 56.00 | 44.00 | 9.00 mm | Acier | |
| PBS9 5065 | 0.026 | 4.00NM à 4.50NM | 65.00 | 50.00 | 9.00 mm | Acier | |
| PBS9 814 | 0,012 | 2.50NM à 3.50NM | 14.00 | 8.00 | 9.00 mm | Acier |
Dimensions
| Référence | A mm | B mm |
|---|---|---|
| PBS9 1117 | 20 | 0.8 |
| PBS9 1320 | 20 | 0.8 |
| PBS9 1524 | 24 | 0.8 |
| PBS9 1928 | 24 | 0.8 |
| PBS9 2232 | 24 | 0.8 |
| PBS9 2638 | 24 | 0.8 |
| PBS9 3244 | 29 | 0.8 |
| PBS9 3850 | 29 | 0.8 |
| PBS9 4456 | 29 | 0.8 |
| PBS9 5065 | 32 | 0.8 |
| PBS9 814 | 20 | 0.8 |
