Bloc de distribution - A15
Poids (kg)
0.134
Matière
Laiton
Pression max d'utilisation
15 bar
Taraudage
G1/2
Description
Référence
Poids (kg)
Matière
Pression max d'utilisation
Taraudage
A15 12
A15 14
A15 18
A15 38

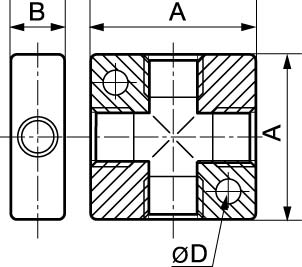

Dimensions
Référence
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
A15 12
50
25
5.5
A15 14
40
20
5.5
A15 18
25
16
4.5
A15 38
50
25
5.5
Description
| Référence | Poids (kg) | Matière | Pression max d'utilisation | Taraudage | Vue 3D |
|---|---|---|---|---|---|
| A15 12 | 0.134 | Laiton | 15 bar | G1/2 | |
| A15 14 | 0.061 | Laiton | 15 bar | G1/4 | |
| A15 18 | 0.016 | Laiton | 15 bar | G1/8 | |
| A15 38 | 0.125 | Laiton | 15 bar | G3/8 |
Dimensions
| Référence | A mm | B mm | D mm |
|---|---|---|---|
| A15 12 | 50 | 25 | 5.5 |
| A15 14 | 40 | 20 | 5.5 |
| A15 18 | 25 | 16 | 4.5 |
| A15 38 | 50 | 25 | 5.5 |
